NanoStation

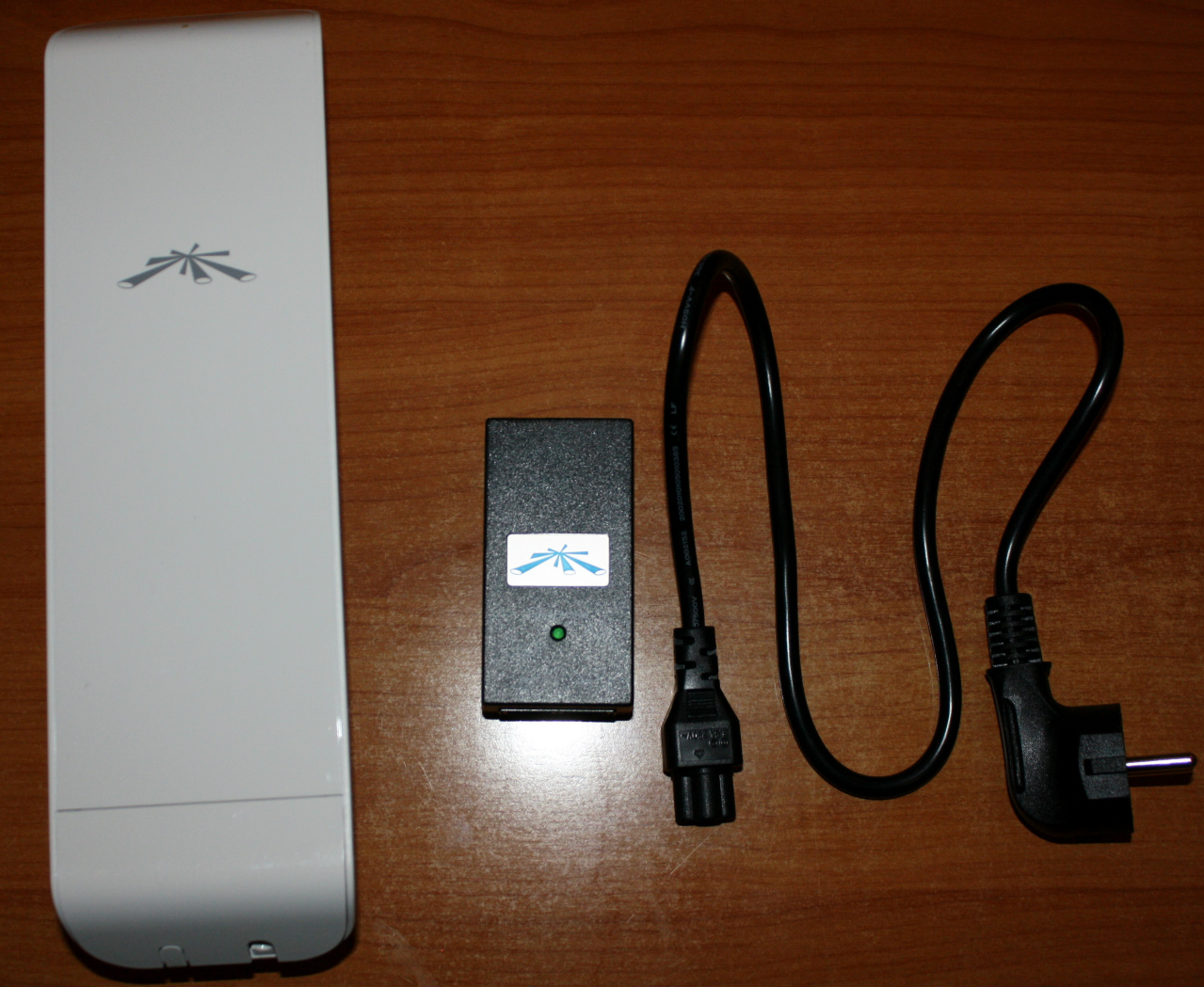

Her ses en NanoStation med dens tilbehør, og hvordan den skal sættes op.

Opsætning del 1

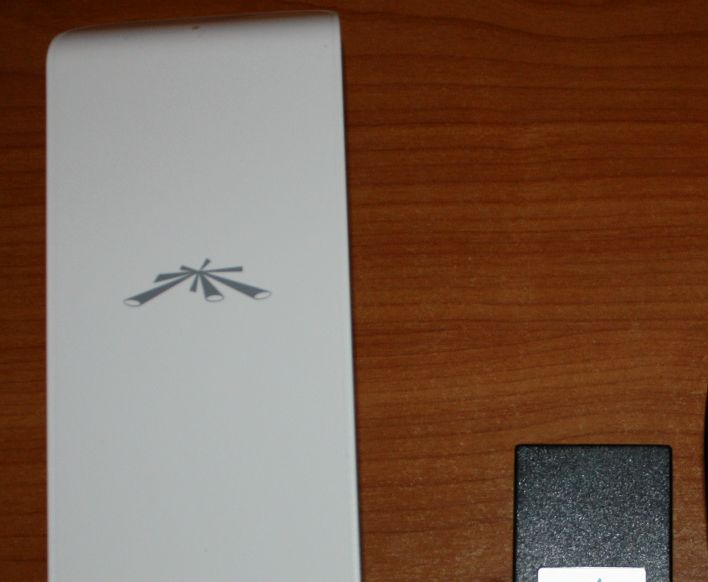

Her ses NanoStation med strømforsyningen (sort) ovenpå.
Din NanoStation skal have strøm, og det får den fra strømforsyningen.
Du skal bruge et netværkskabel (internetkabel),
som kan bruges til at få strøm og netforbindelse til og fra din antenne.

Strømforsyningen har to tilslutninger, hvor den ene er til strøm til antenne og internetforbindelse,
den anden bruges til at forbinde din computer med eller en ruter, så man kan få trådløst netværk.

Opsætning del 2

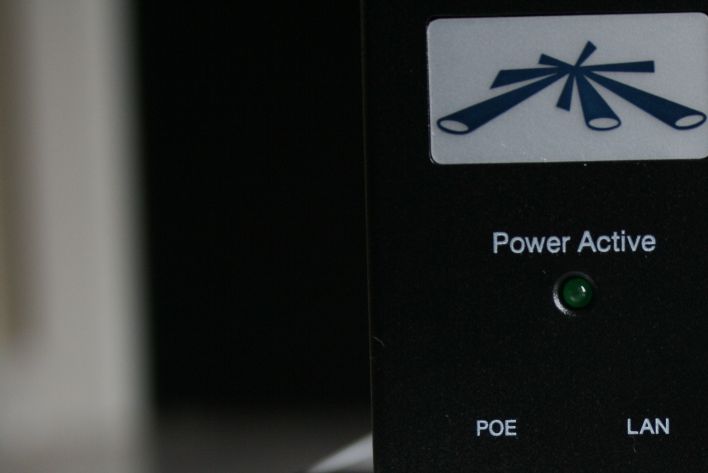

Når du skal tilslutte din strømforsyning til antennen, er der to stik på strømforsyningen. Den ene er POE, og den anden er LAN.
Du skal fra strømforsyningen bruge det stik, der hedder POE, og på antennen det stik, der hedder MAIN.  Hvis din antenne er en 2,4GHZ NanoStation N2, så er der kun et stik på denne antenne, og det skal du bruge.

Opsætning del 3

Når strømforsyningen og antennen er koblet sammen, så skal du koble din computer til, og der skal du bruge det stik på strømforsyningen, der hedder LAN.
Hvis du hellere vil have en trådløs forbindelse til din computer, så skal du bruge en ruter, der kan sende trådløst og forbinde den til strømforsyningens stik, der hedder LAN.

Opsætning del 4

Her ser du hvordan NanoStation er placeret udenpå et hus.

Antennen skal sidde ude i det fri og skal pege mod en af de opsatte hovedantenner, der er sat op i Hundslund by.

Antennen skal have frit udsyn til en hovedantenne, for ellers kan det give en ringe forbindelse, hvis den ikke har det.

Strømforsyningen må ikke sidde ude, da den ikke tåler vand, den skal sidde inde i huset.
